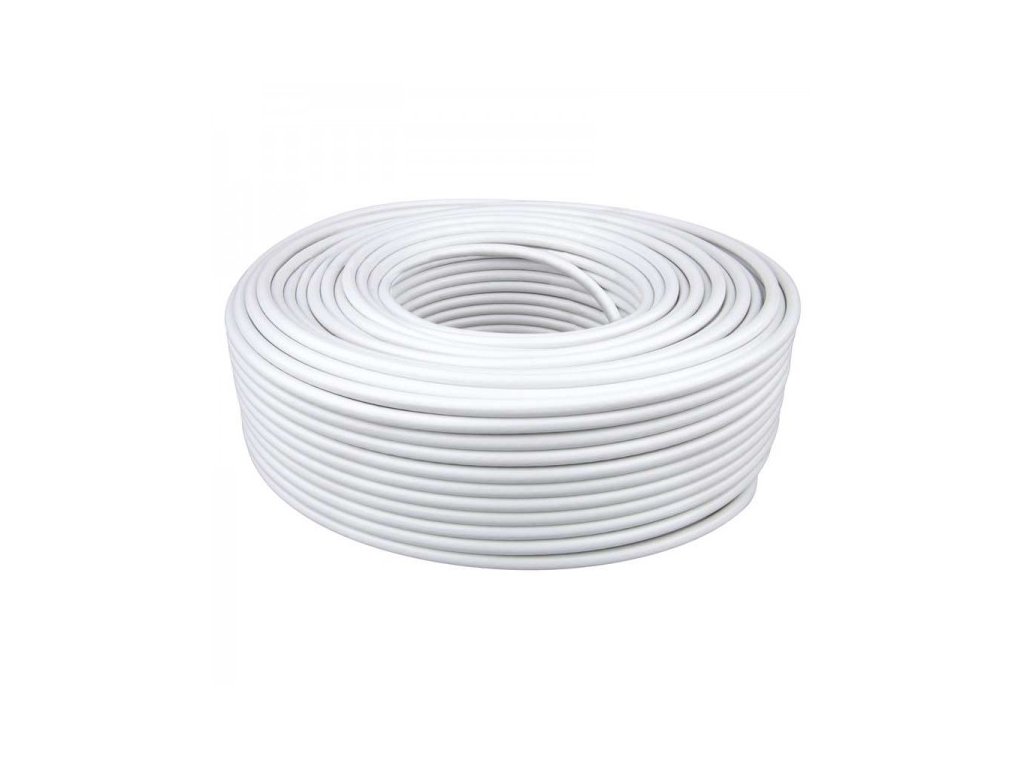

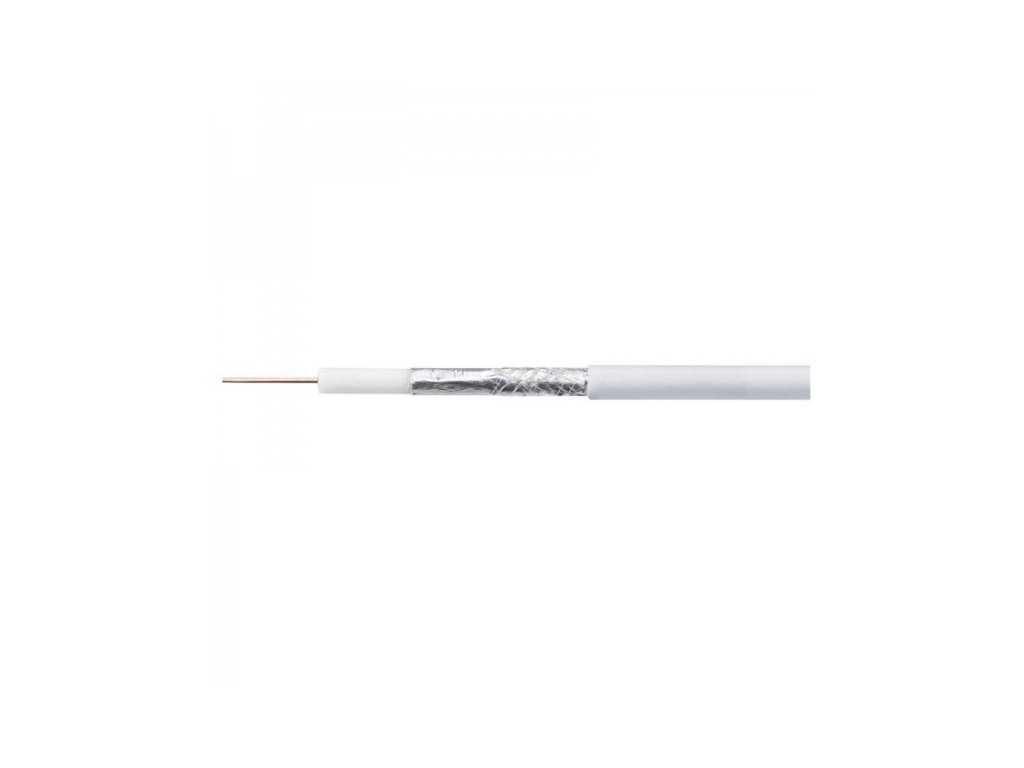

Koaxiální kabel CB130
Kód: 4745Detailní popis produktu
| použití | účastnické přívody |
|---|---|
| typ koaxiálního kabelu | CB130 |
| dielektrikum typ, průměr | FPE 4,8 mm |
| stínění I.folie | 1× Al/PES |
| průměr stínění | 32× 0,12 mm2 |
| stínění pokrytí | 28 % |
| stínění II. folie | není |
| materiál stínění | hliník (Al) |
| barva pláště kabelu | bílá |
| kapacita (pF/m) | 55 |
| činitel zkrácení | 0,84 |
| max. útlum při 20 °C (dB/100m) 10 MHz | 2,3 |
| max. útlum při 20 °C (dB/100m) 100 MHz | 7,4 |
| max. útlum při 20 °C (dB/100m) 450 MHz | 15,5 |
| max. útlum při 20 °C (dB/100m) 650 MHz | 18,2 |
| max. útlum při 20 °C (dB/100m) 860 MHz | 20,8 |
| max. útlum při 20 °C (dB/100m) 1 000 MHz | 22,5 |
| max. útlum při 20 °C (dB/100m) 2 000 MHz | 34 |
| min. útlum odrazu při 20 °C (dB) 300–600 MHz | 23 |
| min. útlum odrazu při 20 °C (dB) 600–900 MHz | 20 |
| min. útlum stínění (dB) 10 ~ 800 MHz | 75 |
| PE = polyethylenové dielektrikum | ne |
| max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro | 25,7 |
| max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro | 45,9 |
| izolační odpor mezi jádry při 20 °C (MOhm/km) | 500 |
| min. poloměr ohybu jednorázový/násobný | 30/60 mm |
| hmotnost (kg/km) | 40,5 |
| min. útlum odrazu při 20 °C (dB) 10–300 MHz | 25 |
| skladovací teplota | -20 °C až +75 °C |
| montážní teplota | +5 °C až +60 °C |
| způsob balení - délka | 100 m |
| způsob balení - typ cívky | papírová krabice s potiskem |
| způsob balení - ozn. metráží | ano |
| doporučené typy konektorů - F lisovací | *K7220 |
| doporučené typy konektorů - F šroubovací | *K7331 |
| PES = vrstva fólie | ne |
| FPE = pěnové dielektrikum | ano |
| APE = vzduchové dielektrikum | ne |
| počet stínění | 2 |
| délka | 100 m |
| impedance | 75 Ohm |
| materiál pláště kabelu | PVC |
| materiál vnitřního vodiče | mědí plátovaný ocelový drát (CCS) |
| odolné UV | ne |
| počet drátků stínění | 32× 0,12 mm |
| prodejní obal | 100 m, papírová krabice |
| průměr pláště kabelu | 6,8 mm |
| průměr vnitřního vodiče | 1,02 mm |
| vhodné pro venkovní použití | ne |
