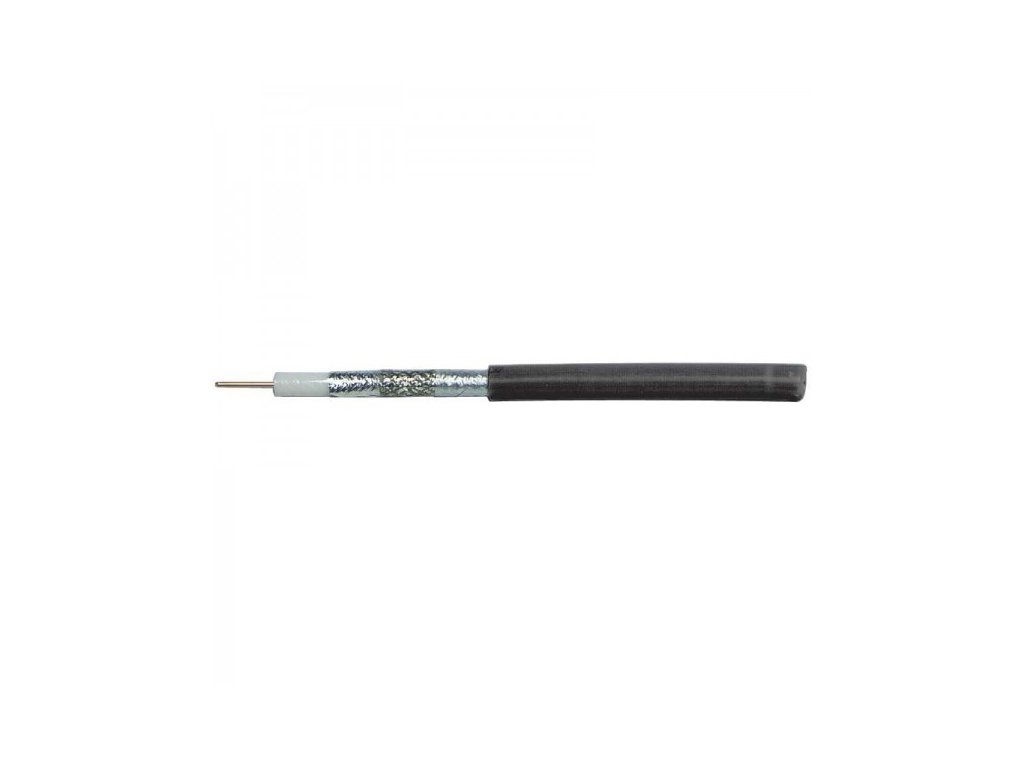

koaxiální kabel CB113UV venkovní
Kód: 4551Detailní popis produktu
použití
|
venkovní vedení, terciální rozvody |
---|---|
typ koaxiálního kabelu
|
CB113UV |
dielektrikum typ, průměr
|
FPE 4,8 mm |
stínění I.folie
|
1× Al/PES |
průměr stínění
|
64× 0,12 mm2 |
stínění pokrytí
|
45 % |
stínění II. folie
|
Al/Pes spirála |
materiál stínění
|
cínovaná měď (CuSn) |
barva pláště kabelu
|
černá |
kapacita (pF/m)
|
52 |
činitel zkrácení
|
0,84 |
max. útlum při 20 °C (dB/100m) 10 MHz
|
2,28 |
max. útlum při 20 °C (dB/100m) 100 MHz
|
5,8 |
max. útlum při 20 °C (dB/100m) 450 MHz
|
12,8 |
max. útlum při 20 °C (dB/100m) 650 MHz
|
15,1 |
max. útlum při 20 °C (dB/100m) 860 MHz
|
17,87 |
max. útlum při 20 °C (dB/100m) 1 000 MHz
|
19,5 |
max. útlum při 20 °C (dB/100m) 2 000 MHz
|
28,2 |
min. útlum odrazu při 20 °C (dB) 300–600 MHz
|
25 |
min. útlum odrazu při 20 °C (dB) 600–900 MHz
|
23 |
min. útlum stínění (dB) 10 ~ 800 MHz
|
75 |
PE = polyethylenové dielektrikum
|
ne |
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro
|
25,7 |
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro
|
45,9 |
izolační odpor mezi jádry při 20 °C (MOhm/km)
|
500 |
min. poloměr ohybu jednorázový/násobný
|
30/60 mm |
hmotnost (kg/km)
|
43,5 |
min. útlum odrazu při 20 °C (dB) 10–300 MHz
|
31 |
skladovací teplota
|
-20 °C až +75 °C |
montážní teplota
|
+5 °C až +60 °C |
způsob balení - délka
|
100 m |
způsob balení - typ cívky
|
PVC cívka, 100 m |
způsob balení - ozn. metráží
|
1–100 m |
doporučené typy konektorů - F lisovací
|
*K7220 |
doporučené typy konektorů - F šroubovací
|
*K7351 |
PES = vrstva fólie
|
ne |
FPE = pěnové dielektrikum
|
ano |
APE = vzduchové dielektrikum
|
ne |
počet stínění
|
3 |
délka
|
100 m |
impedance
|
75 Ohm |
materiál pláště kabelu
|
PVC UV odolné |
materiál vnitřního vodiče
|
měď (Cu) |
odolné UV
|
ano |
počet drátků stínění
|
64× 0,12 mm |
prodejní obal
|
100 m, PVC cívka |
průměr pláště kabelu
|
6,8 mm |
průměr vnitřního vodiče
|
1,13 mm |
vhodné pro venkovní použití
|
ano |
